S系列油浸式变压器油箱结构简介

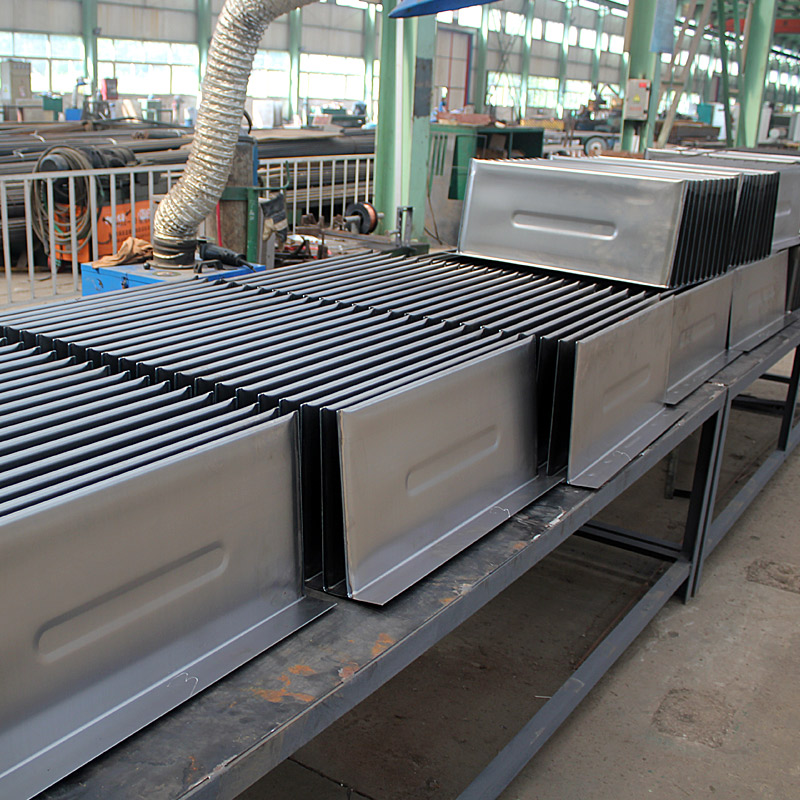

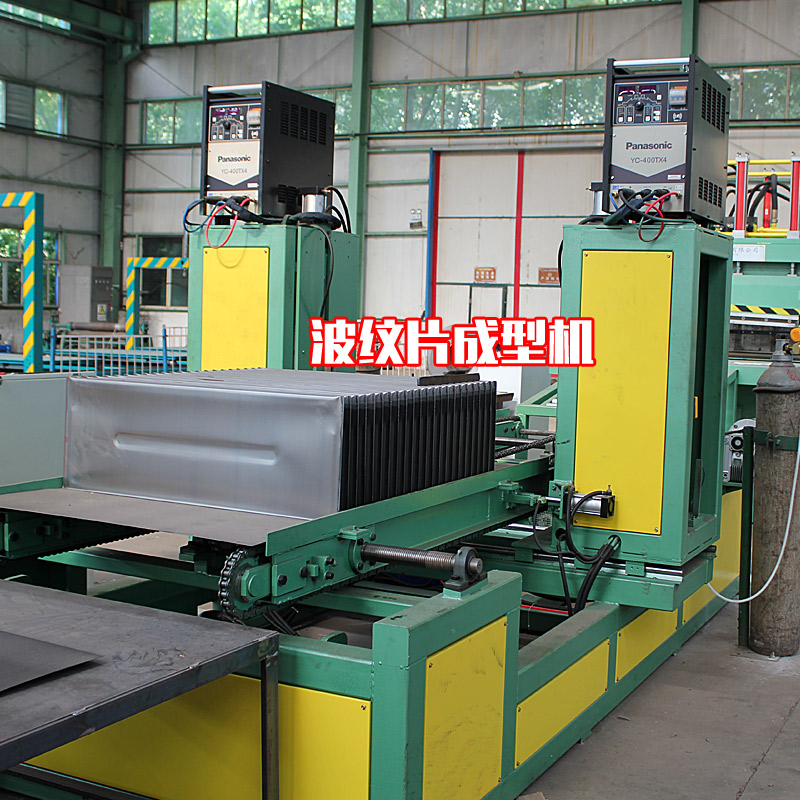

油浸变压器波纹油箱是由油箱体，安装在油箱体外侧的各为两只的长、短波纹片组成，长、短波纹片通过专用波纹成型线压制成型，气体保护焊焊接相连，它的两只短波纹片的两边设有直角边，长波纹片安插在两只短波纹片设有的直角边内侧，短波纹片的直角边在外侧与长波纹片相连接，这样方便长、短波纹片间的焊接，提高了焊接的效率与质量，减少渗漏率。配套该类变压器油箱的变压器具有体积小、散热好、外形美观等优点。

变压器波纹片油箱的特点

电力变压器油箱(波纹油箱)就是装满油的，只是变压器的油枕中油不能太满。 油箱与油枕通过管道连接，当油箱中缺少油时，油枕中的油就会顺管道流下，补充到油箱中，使之保持满油状态；同时，当变压器负荷增大，油温增高，变压器油膨胀，油箱中盛不下时，也会顺管道上流，回流到油枕中。

变压器油箱(波纹油箱)散热管里面要有冷却油,是管道形的。变压器油箱(波纹油箱)竖直设计是为了使冷却油依靠自身密度的变化(由于温度变化导致的)形成对流,提高散热效率。

适用变压器范围

1、10kV、35kV电压等级；

2、容量10kVA~2500kVA；

变压器油箱订货须知

1、来图加工定做。

2、根据容量、电压等级帮助设计定做。
